Подключение ELM327 Bluetooth к гаджету на Android

Каждый автомобилист мечтает иметь простой и надежный инструмент, позволяющий в дорожных условиях оценить состояние авто. Для этого создан сканер, который помогает на ранних стадиях легко и быстро диагностировать «заболевание» машины с помощью карманного гаджета. Логично возникает вопрос, как подключить ELM327 Bluetooth к Android.

О приборе

Подключение ELM327 Bluetooth к гаджету на AndroidНесмотря на относительную новизну, маленький прибор уже успел зарекомендовать себя среди автолюбителей. Отзывы о ELM327 Bluetooth положительные, особенно в вопросах ранней диагностики. Кроме того, устройство постоянно модернизируется, поскольку незаменимо в ситуациях, когда требуется оперативность.

Что представляет собой

Речь идет о миниатюрном, но полнофункциональном автосканере.

Это устройство, с помощью которого считываются коды ошибок с автомобильного компьютера по стандарту бортовой диагностики OBD-II.

Сканер работает с различными по конструкции ДВС. При этом размеры, сравнимые с габаритами спичечного коробка, позволяют использовать прибор даже во время движения. Подключается к штатному 16-канальному разъему, имеющемуся в любом современном авто с компьютером, а с помощью специальной программы позволяет выводить картинку данных на компьютере или мобильном устройстве под OS Android. К компьютеру чаще подключается через USB, а сопряжение с гаджетом обычно осуществляется беспроводным способом – через Bluetooth или Wi-Fi.

Базовые функции

Стандарт OBDII предусматривает контроль состояния силовой установки, системы управления и некоторых частей автомобильного кузова. ELM327 полностью отвечает предъявляемым требованиям. Сканер способен выдавать значения более 3 тысяч кодов (как универсальных, так и определенных производителей), включая:

  • Скорость движения, мгновенный и средний расход топлива.
  • Обороты двигателя.
  • Расчетный крутящий момент.
  • Температуру жидкости охлаждения.
  • Давление топлива и состояние топливной автоматики.
  • Давление и температуру воздуха во впускном коллекторе.
  • Весовой расход воздуха.
  • Угол опережения зажигания.
  • Положение (угол поворота) дроссельной заслонки.
  • Состояние (напряжение на контактах) кислородного датчика.

Это далеко не полный список, но даже по этим параметрам можно оценить функционал прибора.

При нахождении ошибки устройство выводит на монитор (читай гаджет) расшифрованное значение. С его помощью всегда можно «погасить» лампочку Check. Также он может использоваться для получения сведений об автомобиле – номера VIN и так далее.

Сведения об автомобиле

Подключение ELM327 Bluetooth к Android

Теперь разберемся, как подключить OBD2 Bluetooth-адаптер к Android. Автосканер может работать и без дополнительного софта, но в таком случае его возможности будут использоваться не в полном объеме. Поэтому предварительно необходимо установить одну из программ, обеспечивающих максимальный функционал и удобный интерфейс. Таких на сегодняшний день три, из них самой распространенной является Torque.

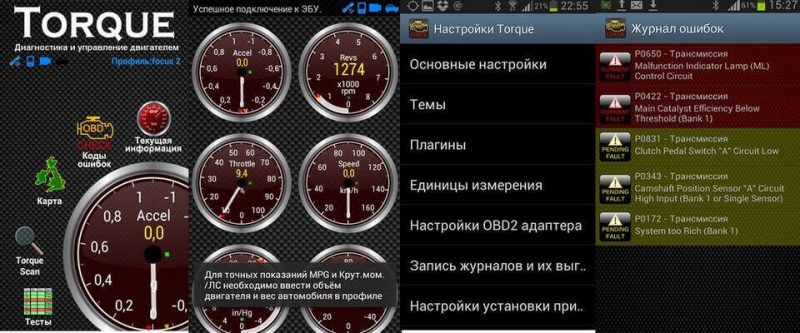

Torque

Еще одной из наиболее часто используемых считается DashCommand.

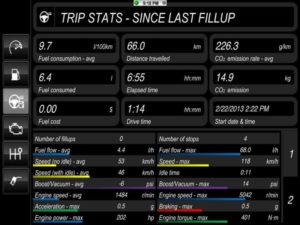

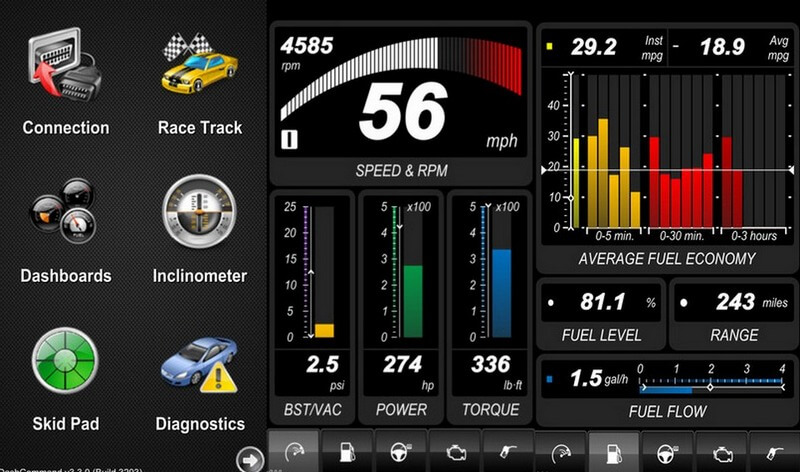

DashCommand

Оптимальной для простого юзера специалисты считают «OBD Авто Доктор», с которой подключение ELM327 Bluetooth к Android пройдет без проблем. С одной оговоркой – если версия прошивки сканера выше v2.1, приложение будет корректно работать с автомобилями даже с несколькими ЭБУ:

  • американскими – выпуска после 1996 года;
  • японскими – с 2005 года;
  • европейскими – с 2003 года (дизельные – с 2004-го).

Как установить «OBD Авто Доктор»

Приложение имеется в свободном (то есть бесплатном) доступе в официальном магазине Google Play. Установка на мобильное устройство выполняется обычным способом. Нужно войти в Google Play, забить в строку поиска название программы и нажать кнопку «Установить».

Стоит упомянуть, что существует версия PRO с большими возможностями, включая поддержку чтения, отображения и записи нескольких параметров одновременно, в том числе в фоновом режиме. Но она платная.

Как подключить прибор к гнезду БК автомобиля

Гнездо должно быть стандарта OBD II, то есть с разъемом DLC трапециевидной формы, имеющим 16 контактов (два ряда по восемь в каждом). Наличие специальных идентификационных меток на авто является гарантией успешного подключения. Прибор просто вставляется в разъем, по возможности более плотно.

Найти разъем можно на схеме, прилагаемой в инструкции производителя автомобиля. Как правило, он расположен в зоне водительского кресла.

Как настроить устройство в приложении

Теперь о том, как выполняется настройка ELM327 Bluetooth на Android. Предварительные настройки доступны сразу после установки программы на гаджет. Здесь можно выбрать следующее:

  • единицы измерения (английские или метрические);
  • язык;
  • способ подключения;

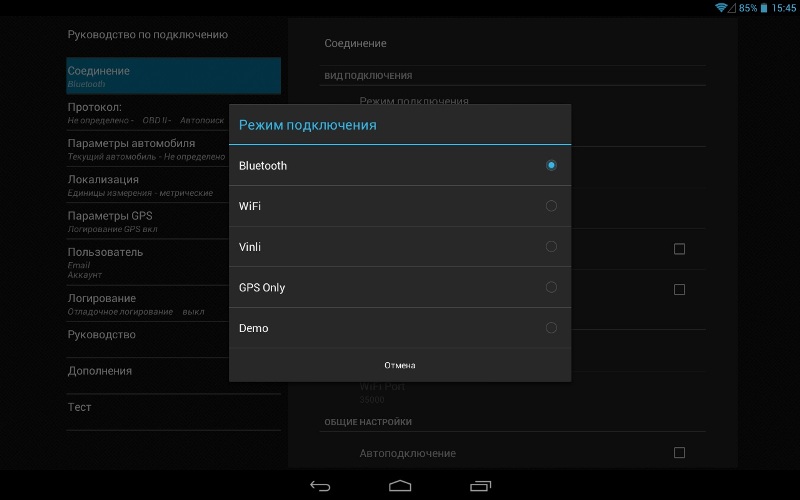

Режим подключения

  • параметры автоподключения и предупреждений об ошибках;
  • тип протокола;
  • наименование автомобиля;
  • параметры GPS;
  • логирование;
  • выводимые параметры и многое другое.

Но далеко не всё можно сделать без подключения к авто, поэтому окончательно настроить OBD2 Bluetooth-адаптер на Android получится только после включения в работу.

Использование устройства

Сканер ELM327 Bluetooth представляет собой продукт современных технологий, созданный для облегчения жизни и экономии средств автовладельцев. Решение выгодное, простое и удобное в использовании. Чтобы начать работу, необходимо:

  1. Вставить прибор в гнездо.
  2. Убедиться, что на сканере горит индикатор работы.
  3. Запустить двигатель авто или включить зажигание.
  4. Включить Bluetooth на мобильном устройстве в настройках.
  5. Найти обнаруженный адаптер OBD II и выполнить сопряжение. Как правило, требуется ввести секретный код подтверждения операции 1234 или 0000.

После этого можно приступать к работе. Пользоваться ELM327 Bluetooth на русском языке сможет любой. Можно добавлять схемы, графики и датчики на экран, настроить датчики авто и контролировать их статус в режиме реального времени.

Проверка трансмиссии, ABS, работоспособности подушек безопасности и климат-контроля не составит труда. Для этого нужно просто войти в раздел «Диагностика» настроек. В разделе общей информации можно посмотреть VIN-код, номер используемого протокола и так далее, а в разделе «Динамические данные» сохраняются сведения о скорости и расходе.

А если появится сбой в работе систем авто, прибор подаст сигнал, что позволит устранить проблему на ранней стадии.

Ошибки можно удалять прямо из приложения на гаджете.

Также здесь можно выбрать прошивку, наиболее подходящую для электронного блока управления конкретного автомобиля.

Рекомендуется в настройках активизировать автоподключение. Соединение в этом случае происходит быстрее. При этом важно учесть, что после работы обязательно следует выходить из программы через меню в правом верхнем углу экрана, иначе она будет мешать другим приложениям.

Утилита MotorData ELM

Программа MotorData ELM для Android позволяет тестировать в режиме реального времени автомобили более старые. Распространяется бесплатно на Google Play. Поддерживает русскоязычный интерфейс, считывание и очистку кодов, чтение текущих данных и стоп-кадров. Для программы можно приобрести плагины под праворульные машины производства Toyota.

Также приложение пригодно для работы с гибридными авто. Если и не со всеми, то с Prius – точно.
